350mm口徑1778.9mm焦距0.4~5μm波段離軸三反光學系統

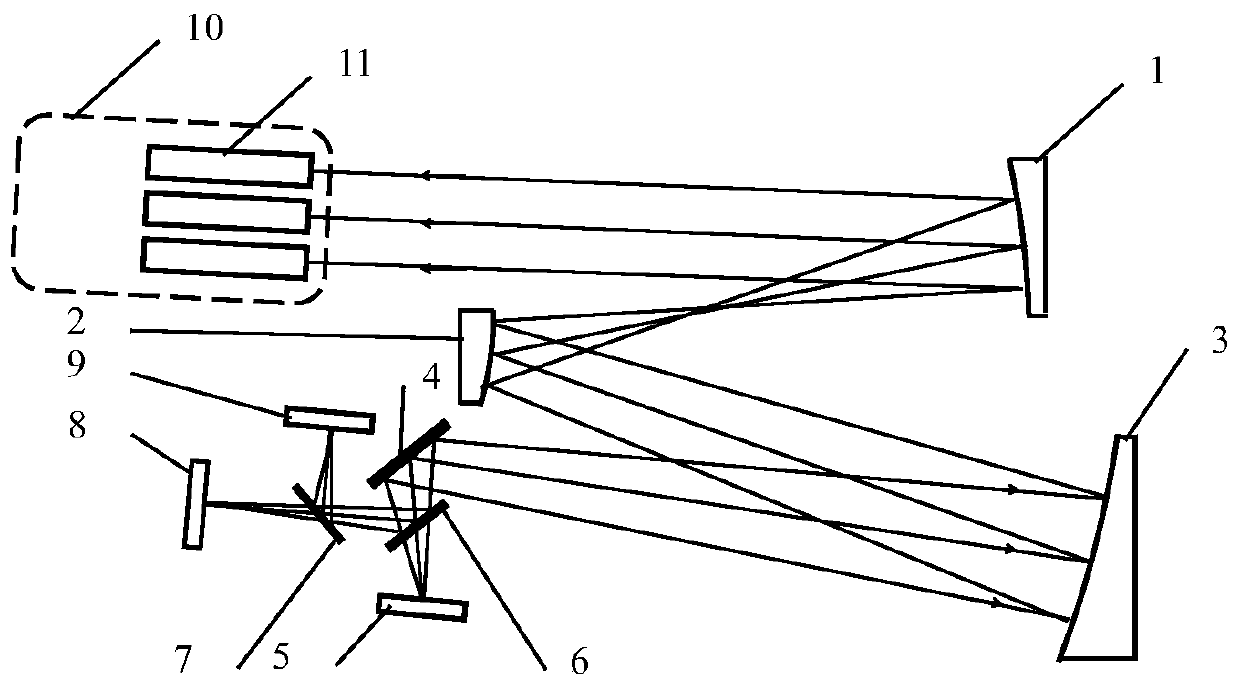

350mm口徑1778.9mm焦距0.4~5μm波段離軸三反光學系統屬于目標仿真技術領域?,F(xiàn)有技術口徑小,焦距短,缺少可見光工作波段。本發明其特征在于,主鏡和三鏡是方形口徑的高次非球面反射鏡,次鏡是圓形口徑的球面反射鏡;主鏡為正光焦度反射鏡,曲率半徑為?2980mm,通光口徑為560mm×570mm,離軸量為410mm,次鏡為負光焦度反射鏡,曲率半徑為?2000mm,通光口徑為81mm,三鏡為正光焦度反射鏡,曲率半徑為?3613.9mm,通光口徑為1000mm×1010mm,離軸量為?846mm;主鏡的曲率中心與次鏡的曲率中心的間隔為2650mm,次鏡的曲率中心與三鏡的曲率中心的間隔為2928.4mm;所述離軸三反光學系統的口徑為350mm,焦距為1778.9mm,工作波段為0.4~5μm。
長春理工大學
授權發明
